霍尔测厚仪 | 产品应用

产品概述

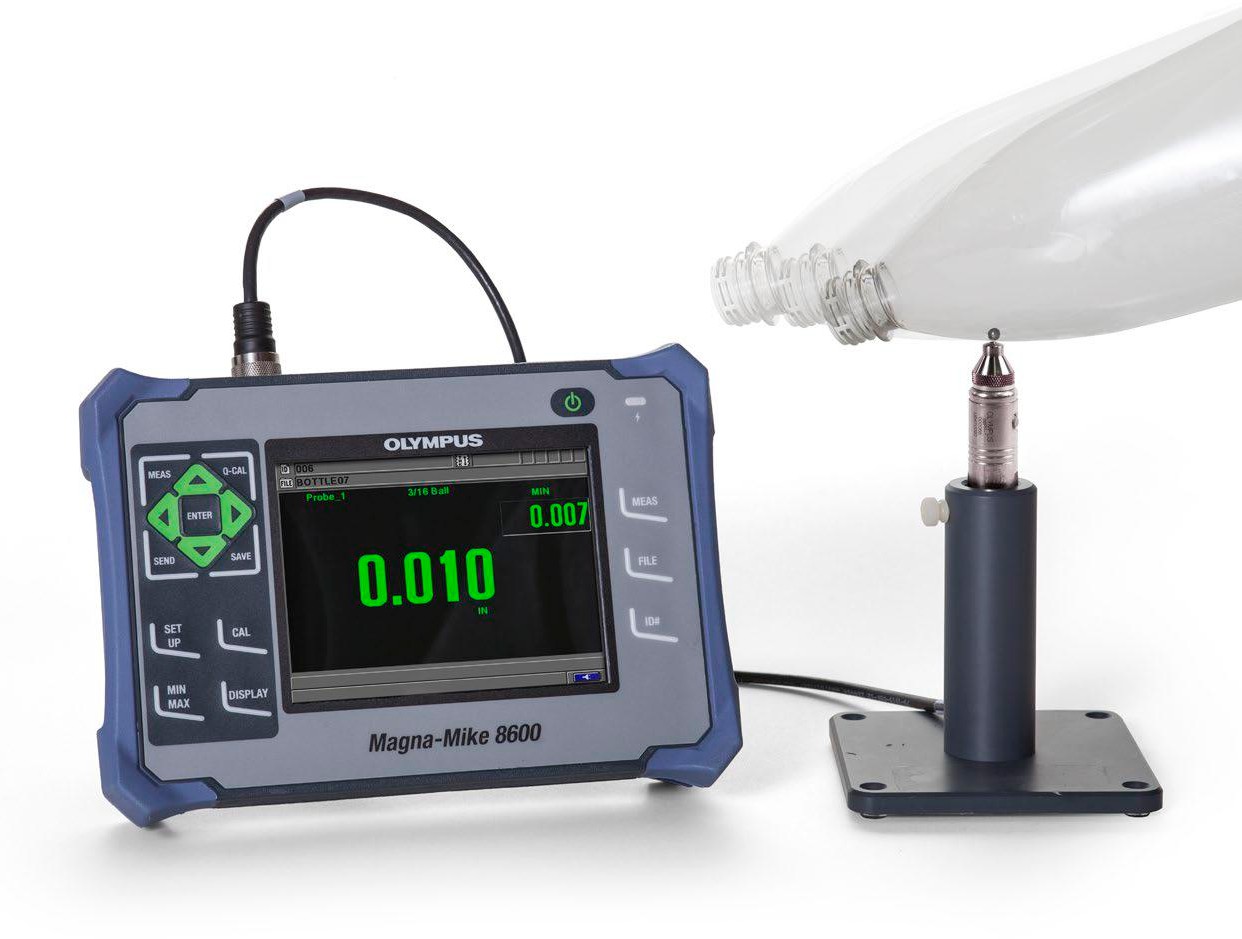

Magna-Mike 8600 是一款便携式霍尔效应测厚仪，利用简单的磁法对非铁性材料（玻璃、塑料、复合材料、铝等）进行可靠且重复性高的厚度测量。操作极其简单：测量时，在被测材料的一侧按住磁探头，在材料的另一侧放上小目标钢珠（或圆盘、钢线），探头的霍尔效应传感器测量探头端部到目标钢珠的距离，该距离即刻作为厚度读数以彩色大字体显示在屏幕上。

与超声波测厚仪不同，Magna-Mike 8600 无需耦合剂，不受材料声速影响，无需针对不同材料进行声速校准。适合测玻璃瓶罐、塑料容器、复合材料工件，尤其适合边角、曲面等超声波难以测量的部位。

工作原理

霍尔效应磁法测量 —— 简单、可靠、无需耦合剂

🧲

霍尔效应传感器

探头内置霍尔效应传感器，感知磁场变化。目标钢珠放在被测材料另一侧，传感器精确测量探头尖端到目标钢珠的距离

📐

即时测厚

距离 = 材料厚度，测量结果即时显示在彩色 VGA 屏幕上，60 Hz 高速采集速率，支持最小/最大扫描模式

🔄

无需声速校准

与超声波测厚仪不同，磁法原理不受材料声速影响，无需针对玻璃、塑料、复合材料分别校准，一台仪器通用

💧

无需耦合剂

超声波测厚需要涂抹耦合剂才能传播声波，Magna-Mike 8600 完全不需要，测量更快捷、更洁净

核心优势

🎯

操作极其简单

只需放入目标钢珠/圆盘/钢线，将探头贴附材料外侧，即刻读出厚度，无需专业技能

📊

高精度高重复性

分辨率达 0.001 mm，多点校准模式下精度可达 1%，满足精密测量需求

⚡

60 Hz 高速采集

支持最小/最大扫查模式，快速定位最薄/最厚点，带状图视图直观显示厚度变化趋势

🛡️

IP67 防护等级

完全防尘，可短时间浸入水中。通过 MIL-STD-810G 军标测试（防震动、防坠落、防撞击）

🔧

三种探头可选

平直型（86PR-1）、直角型（86PR-2）、薄型关节式（86PR-3），适应不同工况和空间限制

💾

强大数据管理

内置字母数字式数据记录器，支持增量型、序列型、栅格型等 4 种文件格式，可直连 Excel 导出

技术参数

项目	规格
外形尺寸	236 mm × 167 mm × 70 mm
重量	1.68 kg（含锂离子电池）
测量范围	0.001 mm ~ 25.4 mm（取决于目标类型）
分辨率	0.1 mm、0.01 mm、0.001 mm（取决于厚度范围）
测量更新率	60 Hz
显示刷新率	4 Hz、8 Hz、16 Hz、20 Hz 可选
显示器	全彩 VGA（640×480 像素）透反彩色 LCD，对角线 146 mm
电池续航	约 12~16 小时（锂离子电池）
数据存储	机载 2 GB MicroSD + 可插拔 2~64 GB MicroSD 卡
防护等级	IP67（完全防尘，可短时间浸入水中）
工作温度	-10°C ~ 50°C
输出接口	USB 2.0、RS-232、VGA 输出
支持语言	15 种语言（含中文）

探头类型

三款探头灵活适配不同测量场景

86PR-1 标准平直型

长 82.30 mm，直径 18.62 mm

最常用型号，适合大多数常规测量场景，可更换防磨帽延长使用寿命

86PR-2 直角型

58.84 mm × 18.62 mm，长 178.57 mm

90° 直角弯头设计，方便伸入狭小空间和侧面测量

86PR-3 薄型关节式

长 241.3 mm，关节可弯曲

柔性关节设计，可弯曲调整角度，适合复杂形状工件和不规则曲面

目标类型与测量范围

多种目标钢珠、圆盘、钢线可选，覆盖 0.001 mm ~ 25.4 mm

目标类型	最小厚度	最大厚度	基本精度	多点校准精度
1.59 mm 钢珠 (80TB1)	0.001 mm	2.3 mm	4%	3%
3.17 mm 钢珠 (80TB2)	0.001 mm	7.6 mm	4%	2%
4.76 mm 钢珠 (80TB3)	0.001 mm	9.1 mm	3%	1%
6.35 mm 钢珠 (80TB4)	0.001 mm	12.7 mm	3%	1%
4.76 mm 磁珠 (86TBM3)	4.06 mm	19.05 mm	3%	1%
6.35 mm 磁珠 (86TBM4)	4.06 mm	25.4 mm	3%	1%
12.7 mm 平沿圆盘 (80TD1)	0.001 mm	9.1 mm	3%	2%
6.35 mm V型沿圆盘 (80TD2)	0.001 mm	6.0 mm	3%	2%
1.14 mm 钢线 (86TW1)	0.001 mm	12.7 mm	3%	2%
0.66 mm 钢线 (86TW2)	0.001 mm	6.1 mm	3%	2%

测量误差公式：±[(精度 × 厚度) + 0.003 mm]

典型应用领域

🏺

玻璃行业

玻璃瓶、玻璃容器、玻璃管、玻璃片/板、科研玻璃器皿、灯泡和灯具的壁厚测量。Magna-Mike 8600 是玻璃行业的标准检测工具，可在不破坏产品的前提下快速测量各部位壁厚，尤其适合瓶罐容器的边角和曲面部位

🧴

塑料包装

塑料瓶、塑料容器及包装材料的壁厚检测。注塑、吹塑成型的产品壁厚是否均匀直接影响品质，Magna-Mike 8600 可快速扫描检测壁厚薄弱点，防止产品在使用中破裂泄漏

✈️

航空航天

复合材料及非铁性材料制成的航空航天部件质量控制。使用目标钢线可伸入涡轮叶片冷却孔内部检测壁厚；配合磁珠目标可测厚达 25.4 mm 的喷气式引擎部件，满足航空级检测标准

🚗

汽车制造

汽车撕裂接缝检测（配合尖凿型防磨帽和圆盘目标，在细小通道或凹槽中操作）、塑料油箱/水箱壁厚测量、仪表板/内饰件壁厚均匀性检测、复合材料车身部件质量控制

🔬

复合材料

多层复合材料的分层厚度测量，碳纤维/玻璃纤维制品、夹层结构板材的壁厚检测，广泛用于风电叶片、游艇船体、运动器材等复合材料的制造质量控制

🏭

一般工业检测

铝罐/金属容器壁厚、橡胶制品、非铁性金属管材、医疗器械管壁、实验室器皿等各类非铁性材料的厚度测量。只要有直径 1.59 mm 以上的开口或可放入目标钢珠的空腔，即可完成测量

行业解决方案

不同行业的定制化测量方案

🍾 瓶罐容器

可选配 86ACC-W-KIT 瓶罐测量套件，小目标钢珠轻松放入瓶内，探头在外壁随形扫描，一键检测壁厚分布是否均匀，快速定位薄弱点

🔧 撕裂接缝检测

配合尖凿型防磨帽和圆盘目标，探头可深入细小通道或凹槽，检测汽车零部件撕裂接缝、焊接部位的间隙和材料厚度

🛩️ 涡轮叶片

使用 0.66 mm 或 1.14 mm 超细目标钢线，伸入涡轮叶片冷却孔内部，测量叶片壁厚和冷却通道尺寸，满足航空检测精度要求

📦 吹塑制品

塑料油箱、化工桶、运动水壶等吹塑制品壁厚检测，可配合带状图视图实时显示厚度变化，便于工艺调整和质量控制

Magna-Mike 8600 产品彩页

奥林巴斯（Evident）官方产品资料 —— 点击图片放大查看，完整彩页请联系我们索取

📄 需要 Magna-Mike 8600 完整产品资料和选型指导？

📞 15372650089 联系索取

微信同号 · 免费提供产品资料与选型咨询 · 可携设备上门演示

与超声波测厚仪对比

Magna-Mike 8600 霍尔效应 vs 传统超声波测厚仪——如何选择？

对比项	Magna-Mike 8600	超声波测厚仪
测量原理	霍尔效应（磁法）	超声波脉冲回波
适用材料	非铁性材料（玻璃、塑料、复合材料、铝等）	金属、陶瓷、玻璃等声波传导材料
耦合剂	❌ 不需要	✅ 需要涂抹
声速校准	❌ 不需要	✅ 每种材料需校准
曲面/边角测量	★ 优秀（小钢珠贴合）	受限于探头接触面
可测材料要求	需有开口放入目标钢珠	需单面可接触
测量范围	0.001~25.4 mm	通常 0.1~500 mm
操作难度	★ 极简单	需要技巧和经验

💡 选型建议：

如果是玻璃瓶、塑料容器、复合材料等非铁性材料，且工件有开口可放入目标钢珠 → 推荐 Magna-Mike 8600，操作简单、无需耦合剂、精度高。如果是金属管道、钢板的单面测量（无法放入目标钢珠）→ 推荐超声波测厚仪。
